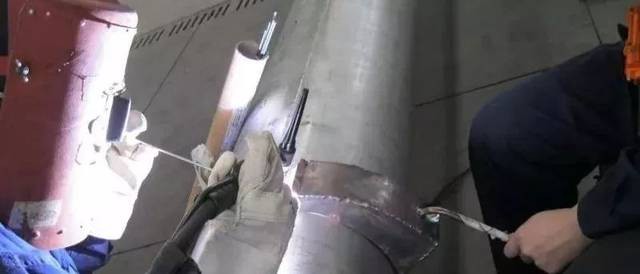

Kobrearen eta nikelaren soldagarritasunak, batez ere, puntu hauek barne hartzen ditu:

(1) Kobrearen erradio atomikoa, sare mota, dentsitatea eta bero-ahalmen espezifikoa eta nikela elkarrengandik hurbil daude. Kobreak eta nikelak elkarrekiko soluzio infinitua sor dezakete egoera solidoan zein likidoan, eta plastikotasun ona dute, kobrea eta nikelaren soldadura onuragarria dena.

(2) Kobreak eta nikelek alde handiak dituzte konposizio kimikoan, eroankortasun termikoan, hedapen koefiziente linealean eta erresistentzian, eta horrek zailtasun handiak ekartzen ditu soldadurarako.

(3) Nikelarekin eta oxigenoarekin kobrearen ekintzak oxido-filma sor dezakeelako, batez ere kobrezko oinarrizko materialaren aldean metalezko aldean erraza da kobre oxidoa edo oxido kuprosoa osatzea, soldadura larriak ekar ditzake.

(4) Nikelaren urtze-puntua kobrearena baino 378 ℃ handiagoa da. Kobrea urtzen denean, nikela ez da oraindik urtu. Nikela urtzen denean, kobre likidoa gehiegi berotzen da, eta ondorioz aleazio-elementuak erre, lurrundu eta galtzen dira urtze-puntu baxuetan, eta ondorioz soldadura-propietate mekanikoak murrizten dira.

(5) Soldaduran, urtze baxuko kristal eutektikoak, kobrea eta beruna, kobrea eta bismutoa, kobrea eta oxido kuprosoa erraz eratzen dira kobrearen oinarrizko materialaren alde metalikoan. Nikel oinarrizko metalaren alde metalikoa erraza da nikela eta sufrea, nikela eta fosforoa, nikela eta artsenikoa, nikela eta beruna urtze-puntu baxua osatzea. Eutektiko hauek pitzadurak eragiten dituzte soldaduran.

(6) Kobrea eta nikela soldatzen direnean, oxigenoaren eta hidrogenoaren disolbagarritasuna oso altua da nikel likidoan, eta disolbagarritasuna gutxitzen da hoztean, eta ondorioz, gas-ihes kopuru handia sortzen da. Horrez gain, oinarrizko metala ez dago garbia, betetzeko materiala bustita dago, soldadura-eremuaren babesa ez da zorrotza eta urtutako igerilekua hozteko abiadura azkarra da, etab., soldadura porositatea sor dezake.
