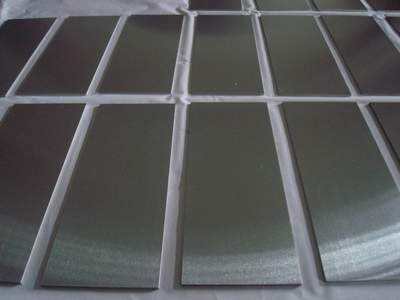

Tungsteno plaka Tenperaturako argi-iturri estandarra, wolframioa lurruntzeko itsasontzia, elektroi-hodi poloa, bero pantaila, tenperatura altuko labeko kidea, X izpien tungsteno-helburua eta abar ekoizteko erabiltzen da batez ere. Zientzia eta teknologiaren etengabeko garapenarekin, wolframio-plaken aplikazioek jarraitzen dute. zabaltzeko, batez ere energia nuklearrean, ekipo medikoak eta beste aplikazio batzuk azkar garatu dira.

Baina egoera orokorrean, wolframioa materialaren tenperatura baxuko hauskortasun moduko bat da, wolframio-plaken intentsitatea (1000 ℃ tenperatura altuko trakzio-erresistentzia 270 mpa) eta gogortasuna (380 HV30 bezala) prestatzeko metodo arruntak, mekanizazio mekanikoaren errendimendua eskasa da, alboko kalteak eta pitzadurak erortzen dira, errendimendu baxua eta baldintza gogorrak betetzea zaila da, hala nola energia nuklearra, ekipamendu medikoak wolframio-plaken errendimendu baldintzak erabiltzen ditu.

Horretarako, hauts-urrearen metodoan oinarrituta, errendimendu handiko wolframio-plakak ekoizteko metodo bat aztertu dute ikertzaileek. Prozesu nagusiak hauek dira:

(1) Hauts metalurgiako wolframio-xafla sinterizatua 40-160 mm-ko jatorrizko lodiera zuen hidrogeno-labe batean berotu zen 1500 ℃ -1600 ℃ 40-90 minutuz, eta ondoren forjaketa egin zen. Lehenengo prozesatze-tasa %30-%60 izan zen; Ondoren, 1400 ℃-1550 ℃ tenperaturan, tenplatu 10-40 minutuz, eta gero forjaketa egin, prozesatzeko tasa % 20-38 da; 1300 ℃-1450 ℃ tenperaturan, tenplatu 10-30 minutuz eta, ondoren, forjaketa egin, prozesatzeko tasa % 15-25 da, eta kontrol-plakaren azken forja-lodiera 20-40 mm-koa da.

(2) Forjatutako wolframioko plaka berotu eta ijetzi zuten. Lehenengo ijezketa-tenperatura 1200 ℃ 13 50 ℃ izan zen, eta prozesatzeko tasa% 20-30ekoa. Ondoren, 1100 ℃-1250 ℃-ko tenperaturan, berotu beroa 10-30 minutuz eta, ondoren, egin ijezketa. Prozesamendu-tasa % 15-25 da. Jarraipen ijezketa sute bakoitzeko 50 º c 200 º c-ko murrizketan egin zen, eta prozesatzeko tasa % 10 eta % 25 izan zen beharrezko tamaina lortu arte.

(3) Ijetzitako wolframio-plaka hidrogeno-labean tentsioa arintzeko errekuzimendua egin zen 1000 ℃ - 1300 ℃-tan, azken ijezketa-tenperaturaren eta wolframio-plaken tamainaren arabera, eta erretiro-denbora 10-120 minutukoa izan zen.

Forjatze- eta ijezketa-prozesuaren bidez, hozte-forjaketa edo ijezketa-deformazioa sekuentzian kontrolatu daiteke, eta wolframio-plaka deformazio handiz prozesatu daiteke, metalezko aleen egitura guztiz findu ahal izateko eta aleak zulorik gabe konbinatu ahal izateko. , pitzadurak eta beste akats batzuk. Estresa arintzeko errekuntzaren ondoren, wolframio-plakak propietate mekaniko onak ditu, HV30≥ 410,1000 ℃ b≥350MPa gogortasuna, ebaketa-errendimendua nabarmen hobetu da, energia nuklearraren, ekipamendu medikoen eta ioi-inplantearen eta beste eremu batzuen eskakizun gogorrak bete ditzake.
