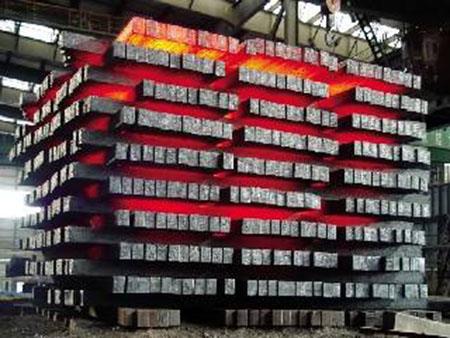

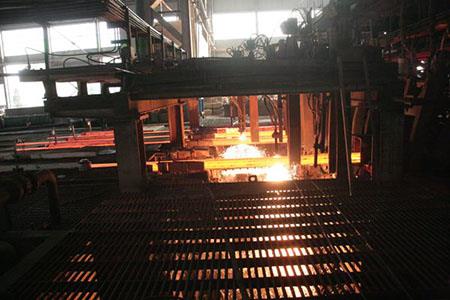

Galdaketa metalurgikoan sarritan gertatzen dira pitzadurak, galdaketarekin, galdaketa-prozesuarekin, ezpurutasun-edukiarekin, superbero-balioaren fluktuazioa likidusaren gainean, zaldiko tenperaturaren banaketa irregularra, galdaketa-abiadura murriztea eta bigarren mailako hozte gehiegizkoa. Kausa hauek ezabatzen lagunduko du. pitzadurak sortzea produktuen barietate osoaren gainazaleko kalitatea eta mikroegitura hobetzeko.

   Lehen puntua hondar-elementuek galdagarritasunean eta termoplastikotasunean duten eragina da. Nb duten altzairuzko totxoen gainazaleko kalitate arazoak konpontzeko lehen urrats gisa, kaltzio tratamendua gomendatzen da eta sufre-edukia % 0.02 - 0.010era murrizten da. Kaltzioaren tratamenduak ezin du akatsik bermatu, baina gainazaleko kalitatearen eta barne-garbitasunaren probabilitatea asko hobetzen du.

   Sufre-edukia nahiko maila baxuan mantendu behar da, sakabanatutako sulfuro fine kaltegarrien joera murrizteko, austenita aleen mugetan prezipitatzen. Kaltzio-tratamenduak manganeso sulfuroaren inklusioak bermatzen ditu eta solidotutako totxoen gogortasuna hobetzen du, galdaketaren zuzenketa-ataletik igarotzen direnak.

Bigarren puntua nitrogeno edukia kontrolatzea da, eta horrek pitzaduraren erresistentzia hobe dezake. Ikerketak erakusten du Al desoxidatutako altzairuaren nitrogeno-edukia txikiagoa dela lauzaren gainazaleko kalitatearen zeharkako pitzadura-indize txikiagoa dela. Harlauzetako gurdiontziaren nitrogeno-edukia 6 baino txikiagoa izan dadin,

   Hirugarren puntua hidrogeno edukia mugatzea da. Hidrogenoaren eragina batez ere karbono ertain eta altuko altzairuetan ikusten da, baita manganeso, kromo eta nikel kantitate handiak dituzten altzairuetan ere, bereziki sekzio astuneko altzairuak ekoizteko erabiltzen direnetan. Hidrogeno edukia kromo-manganeso altzairuan, kromo-boro altzairuan eta kromo-molibdeno altzairuan kontrolatu behar da. Kontrol hori garrantzitsua da, eta marka garrantzitsu hauetako hidrogeno-edukia ez da 2 baino handiagoa izan behar. Altzairu horiez gain, erresistentzia handiko altzairu mikroaleatuek hidrogeno-edukia ere kontrolatu behar dute, gogortasun handiagoa eta tenperatura baxuko propietateak hobetzeko garapen beharrak direla eta.

   Laugarren puntua sufre edukia kontrolatzea da. Sufreak tenperatura altuko altzairu prozesatzeko gainazaleko pitzadura kopurua handitu dezake. Inklusioen kopurua ere handitu dezake, eta horrek ondorio kaltegarriak ditu azken produktuaren propietate mekanikoetan. Horregatik, beharrezkoa da sufre-kontzentrazioa kontrolatzea eta ahalik eta maila baxuenean mantentzea (Free-Cutting altzairua izan ezik).
